INTERCAMBIADORES DE CALOR Y CONDENSADORES DE TÁNTALO

intercambiadores de calor de tantalio mersen
TA intercambiadores de calor mersen
intercambiadores de calor de tantalio mersen

El tántalo es el metal más resistente a la corrosión que se utiliza actualmente. Es inerte a prácticamente todos los compuestos orgánicos e inorgánicos. Su resistencia a la corrosión es muy similar a la del vidrio.  Suele utilizarse para fabricar tubos de inyección, tuberías y condensadores aéreos.

La utilización del tántalo debe considerarse en las aplicaciones en las que deba tenerse en cuenta el factor corrosión y en las que los beneficios a largo plazo de la reducción del tiempo de inactividad, el aumento de la esperanza de vida y la rentabilidad sean importantes. Los intercambiadores de calor de tántalo se utilizan en operaciones ultracorrosivas y oxidantes, por ejemplo con ácido sulfúrico concentrado, ácido nítrico, cloro libre o bromo libre. También se utilizan ampliamente como condensadores de vapor en aplicaciones polivalentes de química fina y farmacéutica.

Mersen Linsengericht es un centro de competencias dedicado al diseño y la fabricación de equipos de proceso de tántalo, como intercambiadores de calor, recipientes a presión, columnas y piezas a medida. Nuestro taller de 3200 m2 permite fabricar piezas de equipos de tántalo de muy grandes dimensiones (hasta 4,4 metros de ancho, 4,2 metros de altura y 20 toneladas de peso máximo).

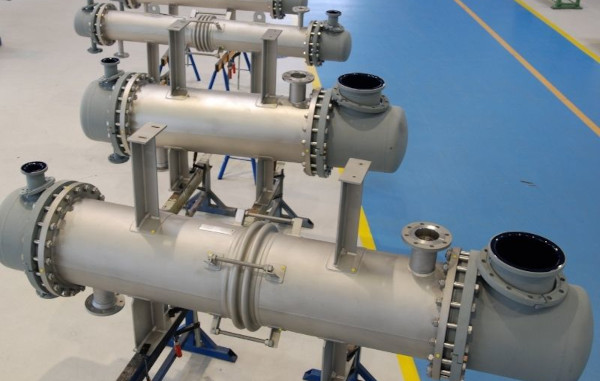

Intercambiadores de calor de carcasa y tubos de tántalo, para instalación vertical u horizontal.

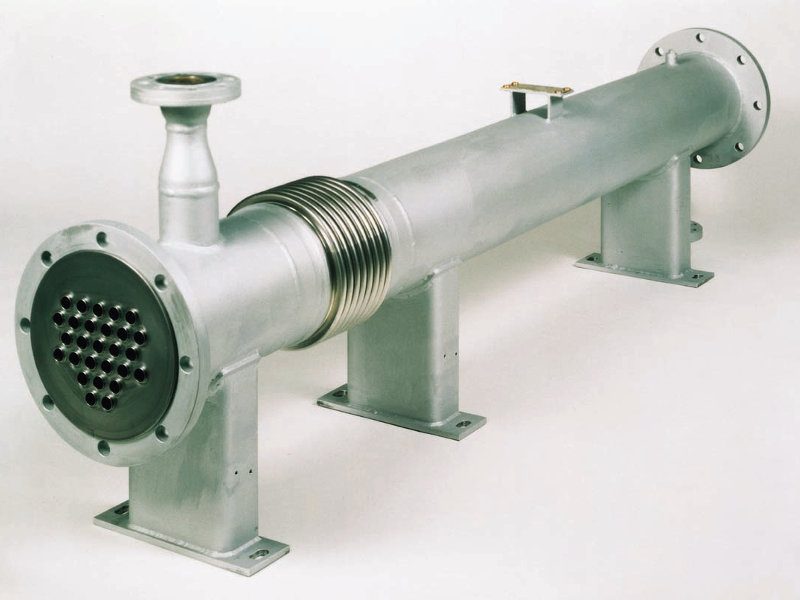

Intercambiador de calor de tubos de tántalo para instalación vertical u horizontal.

Información sobre el producto

Los intercambiadores de calor de carcasa y tubos son los más utilizados en los procesos químicos. Son adecuados para aplicaciones de alta presión. Este tipo de intercambiador de calor está compuesto por una carcasa con un haz de tubos en su interior. Un fluido circula por los tubos y otro por encima de los mismos, para transferir el calor entre los dos fluidos. Los intercambiadores de calor de carcasa y tubos de tántalo MERSEN están diseñados para permitir la condensación en el interior de los tubos. Pueden instalarse horizontal o verticalmente.

  • Los tubos utilizados son de ¾" o 1" Ta 2,5 W. Ofrecen una resistencia mecánica prácticamente 3 veces superior a la de los tubos de Ta puro, con idéntica resistencia a la corrosión.
  • El espesor de las paredes de los tubos (0,4, 0,5 o 0,76 mm) y de la placa tubular (0,5 o 0,76 mm) se adapta a las exigencias de presión nominal y coste de los clientes.



Intercambiadores de calor de carcasa y tubos: hasta 580 tubos, DN 800, 202 m2 de superficie de intercambio térmico



La soldadura de rebordes es el tipo de soldadura estándar utilizado para unir los tubos a las placas tubulares. La soldadura al ras reduce el riesgo de retención de líquidos y facilita la limpieza.

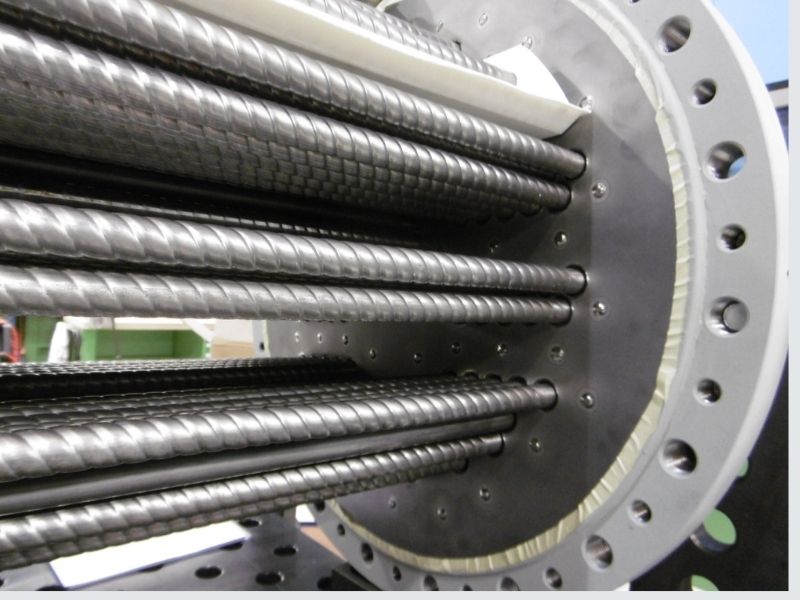

Intercambiador de calor de tubos trenzados de tántalo

Los intercambiadores de calor equipados con tubos trenzados de tántalo son más eficaces que los de carcasa y tubos de tántalo convencionales, cuando la velocidad de los fluidos es baja o los fluidos son viscosos. Los intercambiadores de calor de carcasa y tubos equipados con tubos trenzados de tántalo requieren menos superficie de transferencia de calor que los de carcasa y tubos convencionales y, por lo tanto, son más compactos y su coste es menor, ya que requieren menos tántalo.

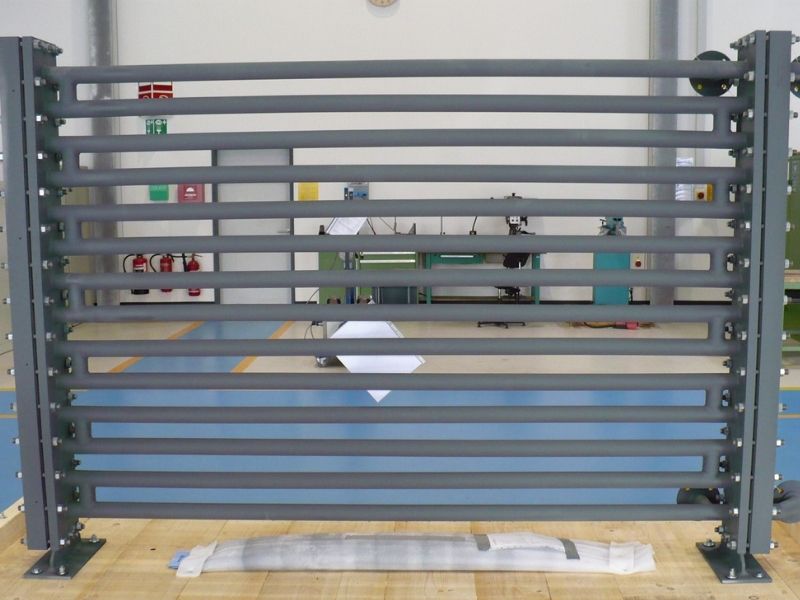

Intercambiadores de calor de horquilla de tántalo

Los intercambiadores de calor de horquilla utilizan un verdadero flujo a contracorriente. A diferencia de los intercambiadores de carcasa y tubos multipaso, en los que se utilizan factores de corrección para tomar en cuenta la pérdida de eficiencia resultante de los flujos cruzados de temperaturas, los intercambiadores de horquilla maximizan las diferencias de temperatura entre los fluidos que circulan por la carcasa y por los tubos.

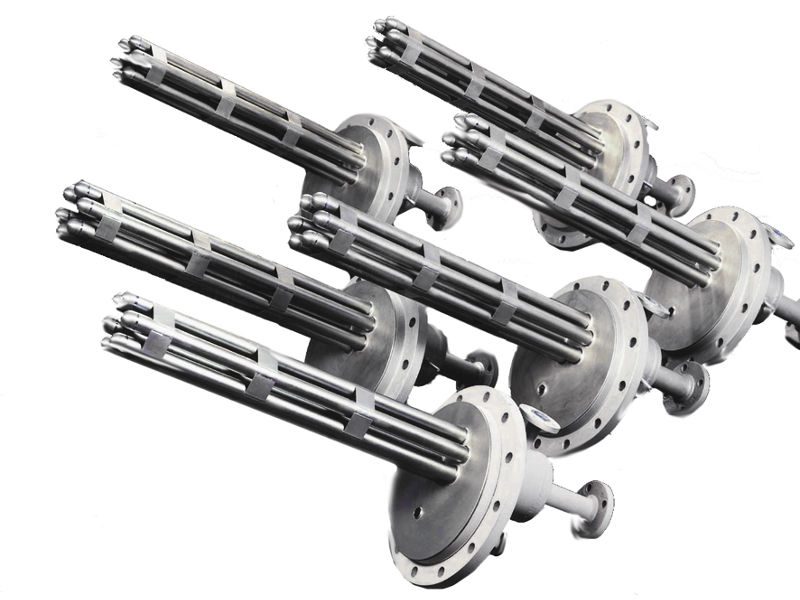

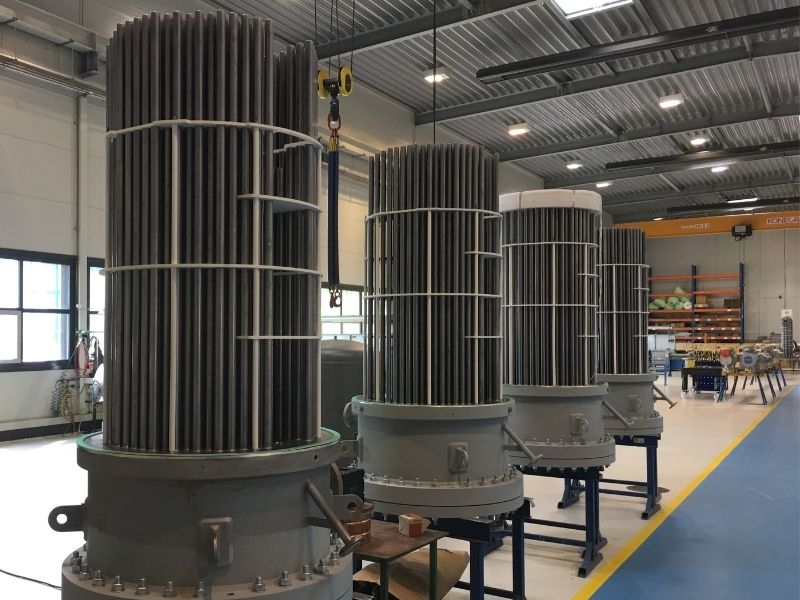

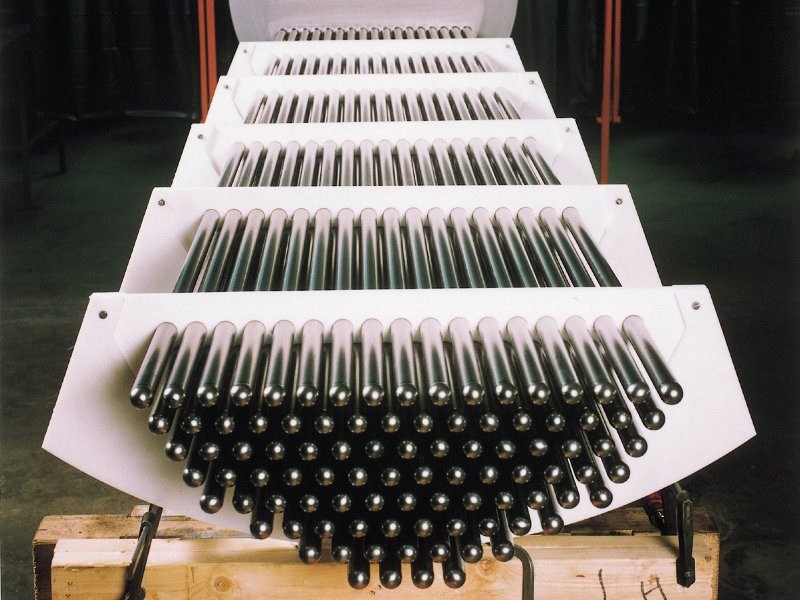

Calentadores de bayoneta de tántalo

Los calentadores de bayoneta son evaporadores de líquidos verticales, con frecuencia relativamente pequeños, que utilizan el vapor como medio de calentamiento. El diseño, que suele consistir en un par de tubos concéntricos, permite la libre expansión del tubo y presenta una separación interna para evitar el arrastre. Para obtener óptimos resultados, el haz de tubos se sumerge completamente en el tanque y la bayoneta queda directamente expuesta al fluido.



  • Calentadores de bayoneta: hasta 290 tubos, DN 1350, 40 m2 de superficie de intercambio térmico

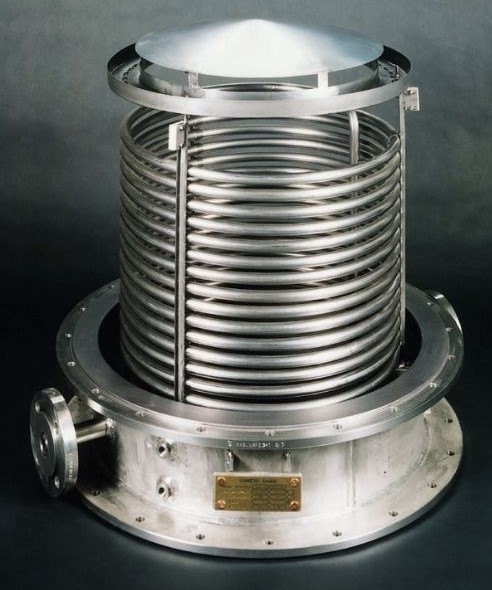

Serpentines de calentamiento o enfriamiento de tántalo

Mersen fabrica serpentines de calentamiento o enfriamiento de tántalo para columnas con DN hasta 1000.

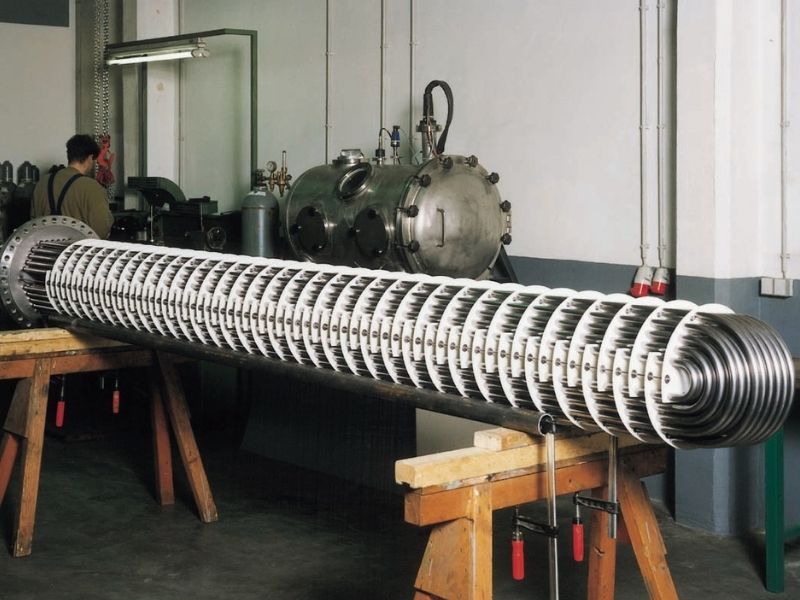

Intercambiadores de calor de tubo en U de tántalo

Los intercambiadores de calor de tubo en U de tántalo de MERSEN están diseñados para permitir la condensación en el interior o el exterior de los tubos. Suelen instalarse horizontalmente.

  • Los tubos utilizados son de ¾" o 1" Ta 2,5 W. Ofrecen una resistencia mecánica prácticamente 3 veces superior a la de los tubos de Ta puro, con idéntica resistencia a la corrosión.
  • El espesor de las paredes de los tubos (0,4, 0,5 o 0,76 mm) y de la placa tubular (0,5 o 0,76 mm) se adapta a las exigencias de presión nominal y coste de los clientes.



Intercambiadores de calor de tubo en U: hasta 490 tubos, 317 m2 de superficie de intercambio térmico.
