Polybloc®, intercambiador de calor de bloque de grafito impermeable

Intercambiadores de calor en bloque de grafito cilíndricos Mersen

Intercambiadores de calor en bloque de grafito Mersen

Los intercambiadores de calor de bloques de grafito Poybloc® se adaptan al calentamiento, enfriamiento, evaporación, condensación y absorción de productos químicos líquidos altamente corrosivos.

Este diseño es uno de los intercambiadores de calor de grafito impermeable más versátiles del mercado.

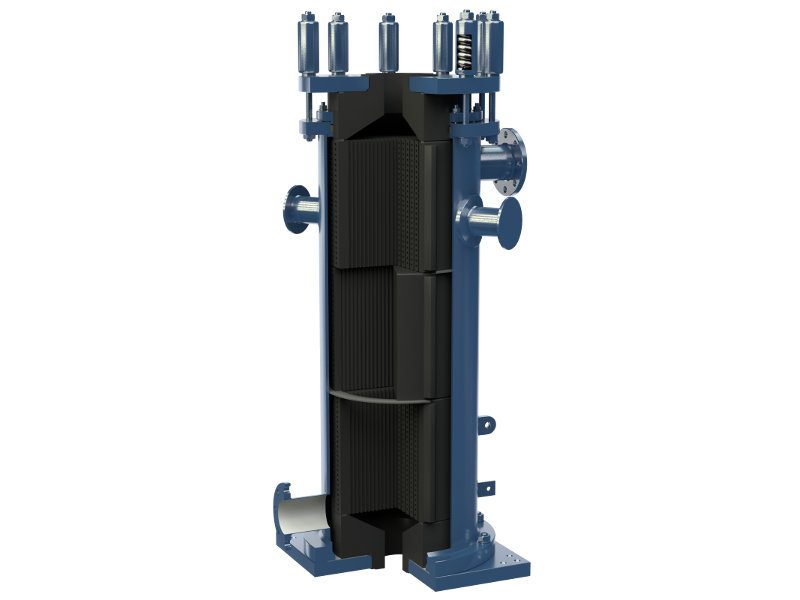

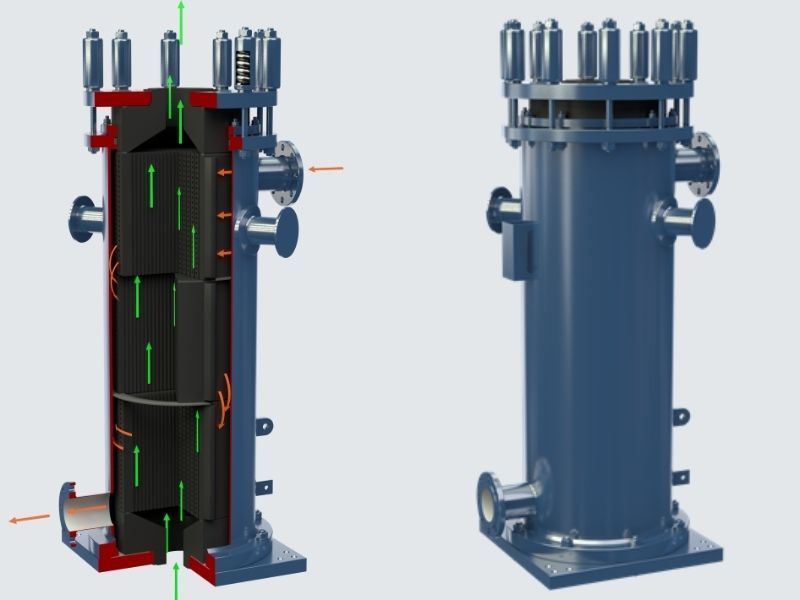

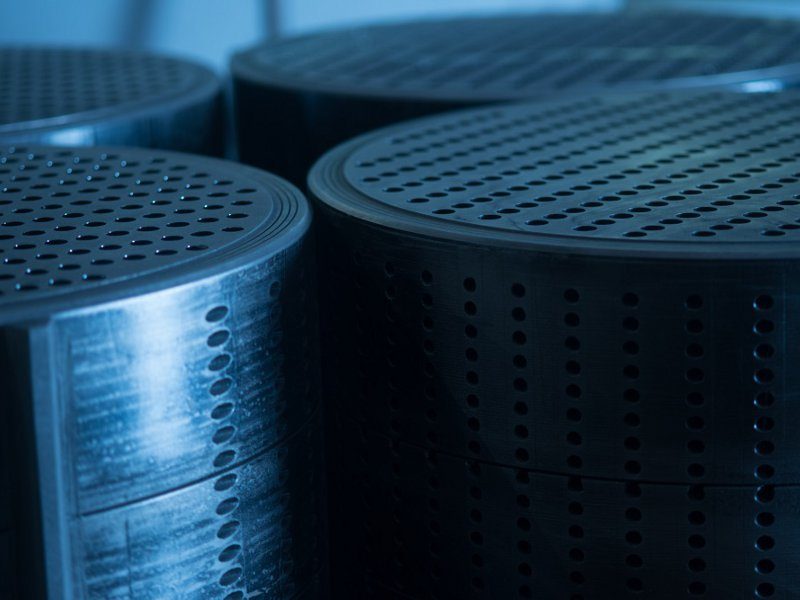

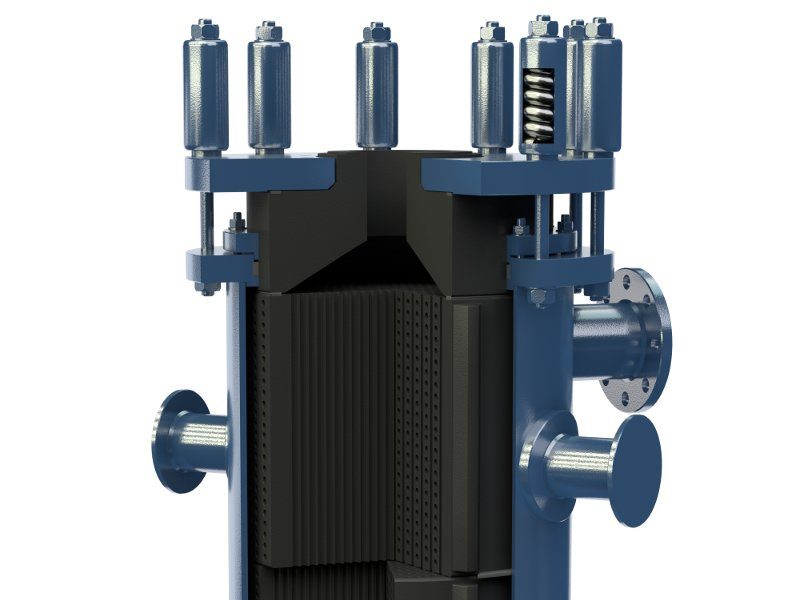

Para crear los canales de proceso y de servicio se perforan filas de orificios, tanto horizontal como verticalmente, en los bloques de grafito. El calor se transfiere por conducción a través del grafito impermeable que queda entre las filas de orificios que separan los medios utilizados. Los intercambiadores de calor de bloques de grafito constan de una pila de bloques encapsulados en una carcasa de acero.

Polybloc® Intercambiadores de calor de bloques en grafito

Características del Polybloc®

Grados de grafito isostático o extruido Graphilor®.
Área de transferencia de calor hasta 1000 m2.
Diferentes diámetros de bloque: de 100 a 1500 mm.
Presión de diseño.
- Vacío total hasta 7 bares en ambos lados, proceso y servicio, en estándar.
- Hasta 16 bares del lado de servicio y hasta 12 bares del lado del proceso bajo petición.
Temperatura de diseño: desde 200 °C (BS) hasta 430 °C (XC) máximo.
Varios diámetros y patrones de perforación.
El número de pasos en los lados proceso y servicio puede ajustarse para alcanzar velocidades óptimas.
El número de bloques puede ajustarse para conseguir el área de transferencia de calor necesaria.

OPCIONES

Cámara de separación de gases y líquidos.
Cabezal con distribución de líquido para el absorbedor de película descendente.
Protección contra la erosión.
Cabezales desmontables para facilitar la limpieza.

Ventajas del Poybloc®

Diseño versátil, modular y sencillo.
Mantenimiento sencillo.
Amplia variedad de tipos de grafito e impregnación.
Los bloques pueden reemplazarse individualmente (no hay fallos catastróficos).

Aplicaciones del Poybloc®

Calentamiento, Enfriamiento, Condensación, Evaporación (película descendente o circulación forzada), Absorción.
Química pesada: Ácido fosfórico, dióxido de titanio, hidrometalurgia, monómero de cloruro de vinilo, epiclorhidrina, plásticos, viscosa, fibra de aramida, etc.
Química fina, química de especialidades, farmacia: Ingredientes farmacéuticos activos, productos fitosanitarios, sílice pirogénica, siliconas, saborizantes y aromatizantes, vitaminas, etc.
Decapado de acero al carbono y acero inoxidable.
