INTERCAMBIADORES DE CALOR DE RANURA ANULAR

Los intercambiadores de calor de grafito de ranura anular se adaptan especialmente al calentamiento o enfriamiento de productos químicos líquidos ultracorrosivos. Este diseño específico permite recuperar el calor entre dos fluidos ultracorrosivos.

Diseño

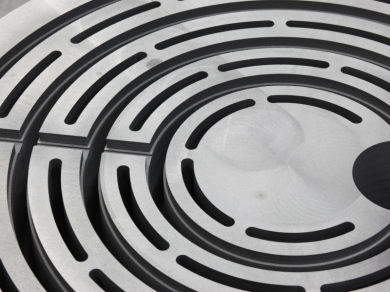

Las ranuras anulares se mecanizan en discos de grafito impermeable para crear los canales de proceso y servicio. El calor se transfiere por conducción a través del grafito que queda entre los canales de proceso y de servicio. Los intercambiadores de calor de grafito de ranura anular están compuestos por una pila de discos de grafito fusionados.

Características de los intercambiadores de calor de grafito de ranura anular

Intercambio de calor entre dos medios ultracorrosivos.
Diseño de ranura ondulada para mejorar la turbulencia (opcional).
Refuerzo de fibra de carbono (opcional).
Área de transferencia de calor hasta 55 m².
Presión de diseño hasta 10 bares del lado de proceso y de servicio.
Temperatura de diseño hasta 200 °C.
Instalación vertical u horizontal.

Intercambiadores de calor de grafito de ranura anular: Ventajas

Transferencia de calor ultraeficiente
Compacidad
Gran seguridad y fiabilidad operativa
Sin riesgo de contaminación cruzada

Aplicaciones de los intercambiadores de calor de ranura anular

Calentamiento, Enfriamiento, Condensación, Evaporación (película descendente o circulación forzada), Absorción.
Intercambiador Condensadores primarios y secundarios, Absorbedor.
Recuperación de calor entre dos medios corrosivos.
Química fina, química de especialidades, farmacia: ingredientes farmacéuticos activos, productos fitosanitarios, sílice pirogénica, siliconas, saborizantes y aromatizantes, vitaminas, etc.
