Dispositivos de captación de corriente (CCD). Zapatas

Zapatas de 3º y 4º ríel Mersen para sistemas de transporte

Mersen ofrece una amplia gama de zapatas CCD para la captación de corriente eléctrica en redes urbanas. La diversidad de productos permite encontrar las soluciones más adecuadas para cada sistema de metro. El uso de carbono permite reducir la fricción y, por lo tanto, protege la línea de tensión y mejora su vida útil.

Ventajas

  • Resistencia al impacto mecánico.
  • Capacidad para soportar altas cargas de corriente de arranque / regeneración / parada.
  • Buenas propiedades de deslizamiento y poder lubricante.
  • No destructivo para la línea de tensión.

Calidades Mersen para zapatas CCD

  • Materiales de carbono diseñados para aplicaciones de metro.
  • Carbones simples o impregnados.
  • Materiales de carbono sin plomo (puros o impregnados de cobre)

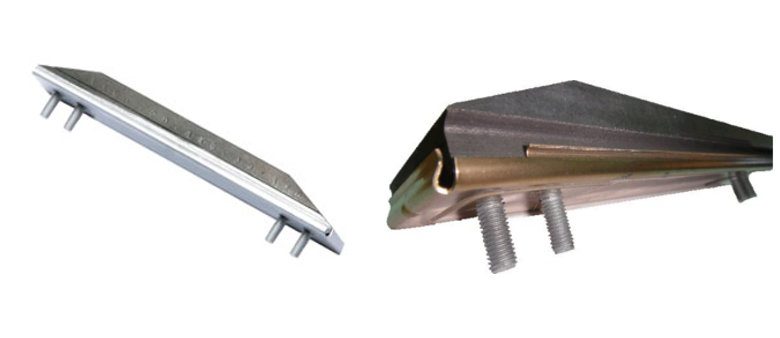

Diseños de zapatas CCD

  • Ensamblaje soldado, pegado, engarzado, fundido en bronce o EcoDesign.
  • Revestimientos de aluminio, cobre o acero.
  • Opción de boquillas metálicas.

Aplicaciones

  • Metro
  • LRV (vehículos de tren ligero)
  • Transporte de personas (por ejemplo, traslados al aeropuerto)

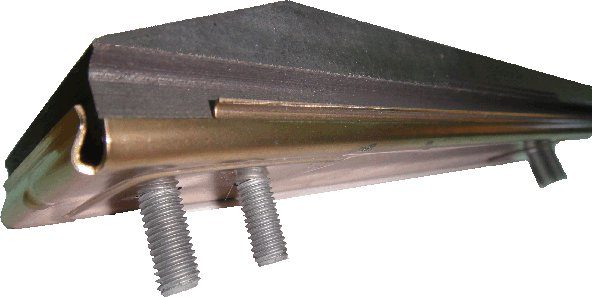

ZAPATA CCD EcoDesign, un sistema desmontable y reciclable

Mersen ofrece soluciones reciblables.

Los requisitos actuales de rendimiento técnico no pueden prescindir del rendimiento medioambiental.

Tomemos el ejemplo de una zapata CCD, que se utiliza para transmitir energía desde el 3º o 4º riel a la unidad de tracción del sistema de vagones. La única pieza de desgaste es la tira de carbono, todos los demás componentes en la mayoría de los casos no necesitarían ser reemplazados. Sin embargo, como la tira se ensambla actualmente mediante soldadura, todo la zapata se desecha después de su uso, lo que es una pérdida de recursos y dinero.

Mersen ha sido pionera y ha patentado una zapata CCD de 3º riel llamada «EcoDesign». El concepto es reutilizar todos los componentes metálicos (soportes y pernos) con el reemplazo de la tira de desgaste de carbón únicamente.

Utilizando un nuevo método de ensamblaje, Mersen da un paso adelante en el camino hacia la responsabilidad ecológica para erradicar la necesidad de soldadura fuerte con plomo y productos químicos asociados, y reducir el consumo de energía del proceso de fabricación.


Para los clientes de Mersen, el uso del zapato “EcoDesign” les permite reducir la producción de residuos y, en consecuencia, disminuir la huella ambiental de sus operaciones.
