Intercambiadores de calor de carcasa y tubos de carburo de silicio

Carburo Silicio Mersen

Los intercambiadores de carcasa y tubos de carburo de silicio CORRESIC® se adaptan al enfriamiento, condensación, calentamiento, evaporación y absorción de productos químicos altamente corrosivos.

Diseño

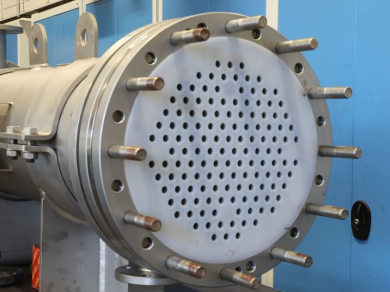

Los intercambiadores de calor de carcasa y tubos de carburo de silicio están compuestos por un haz de tubos de carburo de silicio instalados en el interior de una carcasa. Un fluido circula por los tubos y otro por encima de los mismos (a través de la carcasa). El calor se transfiere por conducción a través de la pared del tubo de carburo de silicio, sin contacto directo entre los fluidos.

Características de los intercambiadores de calor de carcasa y tubos de carburo de silicio CORRESIC®

  • Tubos de carburo de silicio (SiC) resistentes a la corrosión de todo tipo.
  • Placas tubulares revestidas de PFA.
  • Sistema de sellado único con juntas tóricas de FFKM y FKM.
  • Presión de diseño: - 1 bar (vacío total) a + 10 bares.
  • Temperatura de diseño: - 30 a + 220 °C (- 22 a 428 °F).
  • Área de transferencia de calor: 0,4 a 42 m2 (4 a 452 pies2).
  • Número, tamaño y longitud de tubos y número de pasos en ambos lados ajustable.
  • Diámetro de la carcasa de 100 a 400 mm.
  • Tubos de 14, 19 o 25 mm de diámetro.
  • Tubos de 1000 mm a 4500 mm de longitud.
  • Acero revestido de vidrio, acero revestido de PTFE o vidrio para la carcasa o los cabezales del lado del proceso.
  • Acero al carbono, acero inoxidable, acero revestido de vidrio, acero revestido de PTFE o vidrio para la carcasa o los cabezales del lado de servicio.
  • Sistema único, ultraseguro y fiable de triple placa tubular / doble sellado.

OPCIONES

  • Mirilla de vidrio.
  • Limpieza in situ (CIP).
  • Turbuladores helicoidales para mejorar el rendimiento.



Ventajas de los intercambiadores de calor de carcasa y tubos de carburo de silicio CORRESIC®

  • Resistencia a la corrosión de todo tipo provocada por ácidos, álcalis y medios oxidantes.
  • Medios ultracorrosivos dentro o fuera de los tubos.
  • Posibilidad de disponer de medios ultracorrosivos en ambos lados, proceso y servicio.
  • Mayor transferencia de calor gracias a las secciones transversales ajustables en ambos lados que garantizan un alto nivel de turbulencia.
  • Alta seguridad operativa.
  • Equipos altamente fiables y, por lo tanto, con un bajo coste de adquisición y mantenimiento.
  • Extrema pureza del carburo de silicio.
  • Amplia gama de materiales para la fabricación de la carcasa y los cabezales.
  • Diseño compacto y robusto.
  • Corto tiempo de entrega.
  • Larga vida útil.



Aplicaciones de los intercambiadores de calor de carcasa y tubos de carburo de silicio CORRESIC®

  • Condensación de vapores ultracorrosivos y oxidantes en unidades polivalentes.
  • Enfriamiento o calentamiento de líquidos ultracorrosivos y oxidantes.
  • Indicado para unidades mono y polivalentes.
