El tántalo es un metal reactivo y refractario que puede soldarse en una atmósfera protectora.
Una fina capa de óxido de tántalo en su superficie garantiza una excelente resistencia a la corrosión provocada por productos químicos ultracorrosivos y oxidantes, como el ácido sulfúrico concentrado, el cloro libre o el bromo libre, entre otros. Los intercambiadores de calor, los recipientes a presión, los reactores y las columnas de tántalo se utilizan en aplicaciones ultracorrosivas y oxidantes, por ejemplo con ácido sulfúrico concentrado, ácido nítrico, cloro libre o bromo libre.
El tántalo es un metal blando, soldable, refractario y reactivo con una temperatura de fusión de 2996 °C.
| Número Atómico | 73 |
| Número CAS | >7440-25-7 |
| Masa Atómica | 180.95 |
| Punto de fusión | 2 996°C |
| Punto de ebullición | 5 458 °C |
| Volumen atómico | 0.0180 nm3 |
| Densidad a 20°C | 16.65 g/cm3 |
Cuando se expone al aire, el tántalo forma una capa de óxido muy densa (Ta2O5) que protege el material de base de la corrosión. Por lo tanto, gracias a esta capa de óxido, el tántalo resiste a la corrosión provocada por el ácido clorhídrico, el ácido bromhídrico, el ácido sulfúrico, el ácido nítrico, el cloro libre y el bromo libre, entre otros muchos productos químicos. El tántalo tiene una resistencia limitada a la corrosión provocada por las bases y los medios reductores. No es resistente a los fluoruros.
|
|
||
|
Agua |
Agua caliente < 150 °C |
Resistente |
|
Ácidos inorgánicos |
Ácido clorhídrico < 30 % hasta 190 °C |
Resistente |
|
Ácidos orgánicos |
Ácido acético < 100 % hasta 150 °C |
Resistente |
|
Sosas y lejías |
Hidróxido de sodio < 5 % hasta 100 °C |
Resistente |
|
Soluciones salinas |
Cloruro de amonio < 150 °C |
Resistente |
|
No metales |
Flúor |
No resistente |
Gracias a su gran ductilidad, el tántalo se adapta perfectamente a los procesos de conformado como el doblado, el estampado o el prensado.

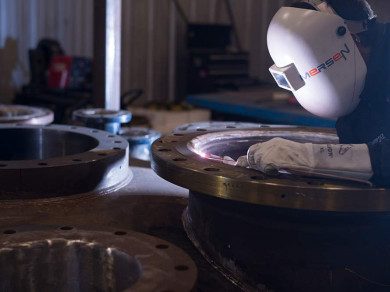

El tántalo se suelda con TIG. Es necesario extremar las precauciones para asegurarse de que todas las superficies, que debido al calor de la soldadura alcanzan temperaturas superiores a los 300 °C, estén protegidas con gas inerte. El helio, el argón o una mezcla de estos dos gases ofrecen una atmósfera que evita la fragilización por absorción de oxígeno, nitrógeno o hidrógeno del metal calentado. En presencia de una atmósfera pura e inerte, la fusión y la zona adyacente conservarán su ductilidad. La duración de la soldadura debe ser lo más corta posible para evitar un calentamiento externo excesivo. Las superficies calentadas deben protegerse con una campana de gas apropiada que enfríe las piezas, limite la zona de calor y excluya el aire de la zona de calor.
Los equipos de proceso de tántalo funcionan en entornos ultracorrosivos u oxidantes. A este respecto, no pueden hacer concesiones. Deben ser impecables. El sistema de calidad de Mersen Linsengericht garantiza la perfección en todo el proceso de fabricación. Cada una de las soldaduras de tántalo se somete sucesivamente a una prueba de fugas con helio, una prueba de líquidos penetrantes y, por último, una prueba hidráulica, en conformidad con la normativa vigente.

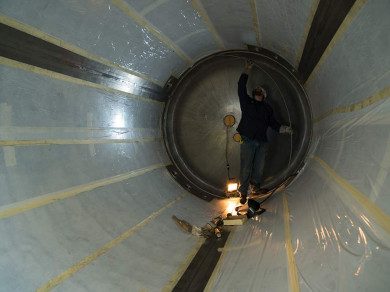

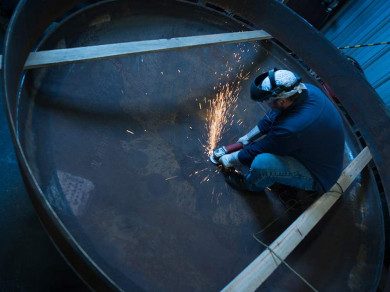

Mersen Linsengericht es un centro de competencias dedicado al diseño y la fabricación de equipos de proceso de tántalo, como intercambiadores de calor, recipientes a presión, columnas y piezas a medida. Nuestro taller de 3200 m2 permite fabricar piezas de equipos de tántalo de muy grandes dimensiones (hasta 4,4 metros de anchura, 4,2 metros de altura y 20 toneladas de peso máximo).
Productos relacionados
